Quy trình cắt - Hàn orbital - Giải pháp thi công đường ống vi sinh chuẩn ASME

Tổng quan về quy trình hàn Orbital

Quy trình hàn Orbital là kỹ thuật được gợi ý bởi hiệp hội ASME (American Society of Mechanical Engineers), chuyên áp dụng trong hàn ống inox cho máy móc, thiết bị thuộc các ngành dược phẩm, vi sinh, và thực phẩm.

- Phương pháp này chỉ áp dụng cho các chi tiết dạng ống tròn hoặc co, cút nối dạng ống.

- Tại Công ty Đông Vinh, chúng tôi áp dụng quy trình hàn Orbital trong sản xuất hệ thống xử lý nước đạt chuẩn ISO 9001:2015 và ISO 14001:2015, đảm bảo chất lượng và độ bền vượt trội.

Các bước trong giải pháp thi công đường ống vi sinh

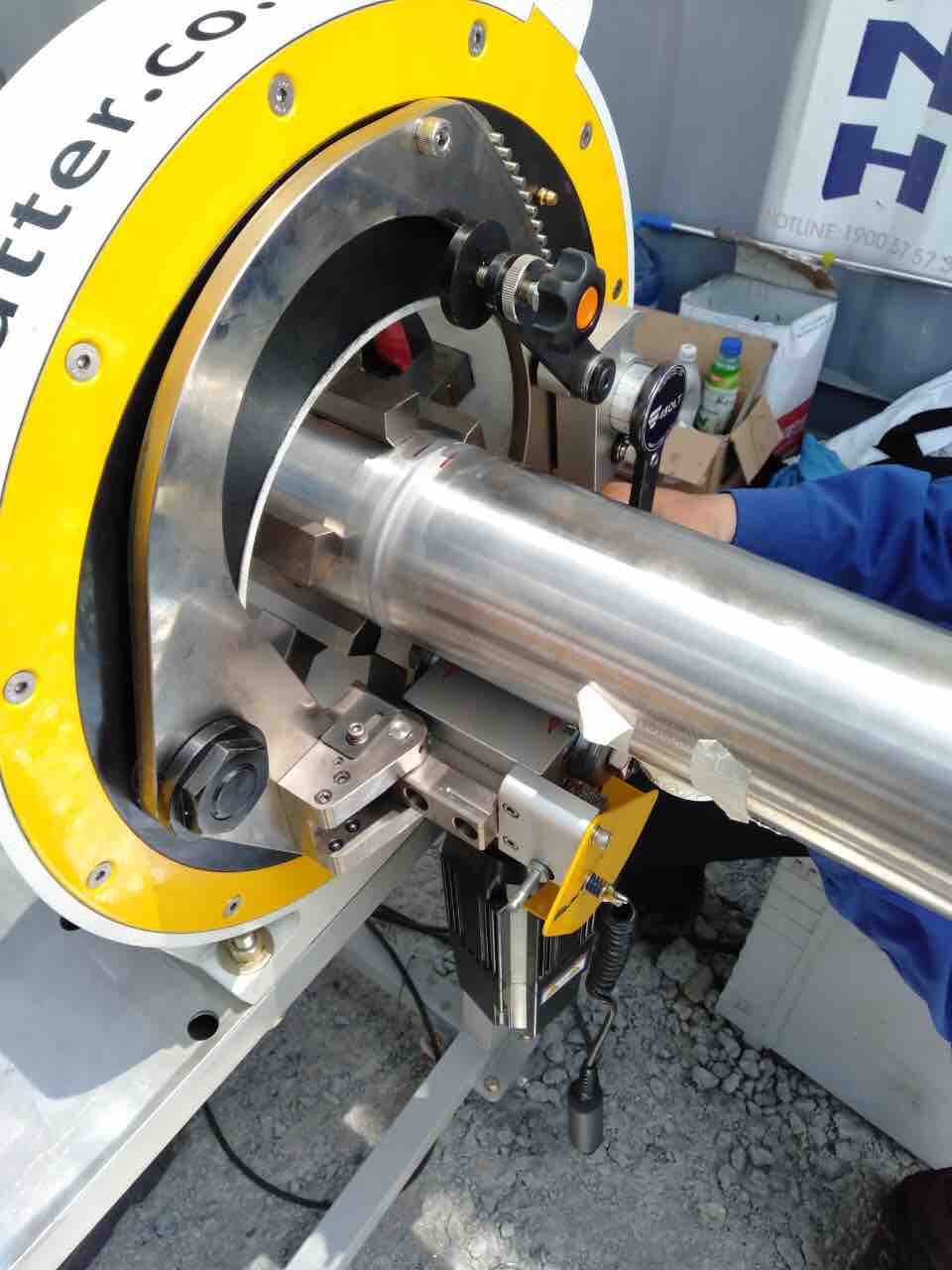

Cắt ống Orbital (Pipe Cutting)

Cắt Orbital là phương pháp sử dụng dao cắt quay xung quanh ống để cho ra tiết diện phẳng, đồng đều.

Yêu cầu khi cắt:

- Mặt cắt phải phẳng tuyệt đối, khe hở giữa các chi tiết hàn nhỏ nhất.

- Loại bỏ hoàn toàn ba via, bavia sau cắt nhằm tránh ảnh hưởng đến mối hàn.

- Nếu mặt cắt không phẳng, mối hàn dễ bị lồi lõm, nứt, hoặc biến dạng.

Vát mép ống (Beveling)

Sau khi cắt, cần vát mép ống để:

- Tăng độ khít khi ghép mí hai đầu ống.

- Tạo bề mặt tiếp xúc hoàn hảo cho mối hàn.

- Máy vát mép chuyên dụng giúp đảm bảo độ phẳng đồng đều và chính xác cao.

Hàn orbital (orbital welding)

Hàn Orbital là kỹ thuật hàn TIG tự động, trong đó:

- Đầu điện cực quay quanh chi tiết hàn với tốc độ, dòng điện được điều chỉnh chính xác.

- Mối hàn đạt độ đồng nhất cao, giảm thiểu tối đa lỗi so với hàn thủ công.

Ưu điểm nổi bật của hàn ống bằng máy hàn Orbital:

- Điều chỉnh liên tục cường độ dòng điện (high pulse, low pulse) cho mối hàn ổn định.

- Kiểm soát lưu lượng khí Argon bảo vệ, tránh hiện tượng mối hàn bị lõm hoặc lồi.

- Kiểm soát nhiệt độ vật liệu, hạn chế cháy xém, đổi màu, biến tính inox.

- Đảm bảo đường hàn thẳng, đều, đạt chuẩn vi sinh ngay cả khi hàn hai vật liệu khác nhau.

- Ứng dụng cho ống inox mỏng từ 0.5 mm đến 4 mm.

Xử lý sau hàn (Passivation)

Passivation là bước quan trọng nhằm:

- Loại bỏ vết cháy, vết đổi màu sau hàn.

- Phục hồi lớp thụ động inox, chống rỉ sét và ăn mòn.

- Đáp ứng tiêu chuẩn chế tạo thiết bị trong lĩnh vực dược phẩm, thực phẩm, vi sinh (ASME BPE).

- Quy trình passivation giúp tăng tuổi thọ hệ thống đường ống và duy trì độ sạch vi sinh lâu dài.

Lưu ý trong thi công hàn orbital

- Sử dụng đầy đủ công cụ chuyên dụng như máy cắt orbital, máy vát mép, máy hàn orbital để đạt kết quả tối ưu.

- Kiểm soát nghiêm ngặt điều kiện thi công: nhiệt độ, lưu lượng khí, tốc độ quay, áp suất bảo vệ trong ngoài ống.

- Tùy theo điều kiện từng doanh nghiệp, mức độ đầu tư thiết bị có thể khác nhau, tuy nhiên tiêu chí chất lượng luôn cần được đặt lên hàng đầu.

Kết luận

Quy trình hàn Orbital là giải pháp thi công đường ống inox vi sinh tối ưu nhất hiện nay, đáp ứng yêu cầu khắt khe trong ngành dược phẩm, thực phẩm, y tế...
Công ty Đông Vinh cam kết mang đến giải pháp hàn ống vi sinh orbital chất lượng cao, đạt chuẩn ISO quốc tế, với đội ngũ kỹ thuật viên nhiều năm kinh nghiệm và hệ thống thiết bị hiện đại.
